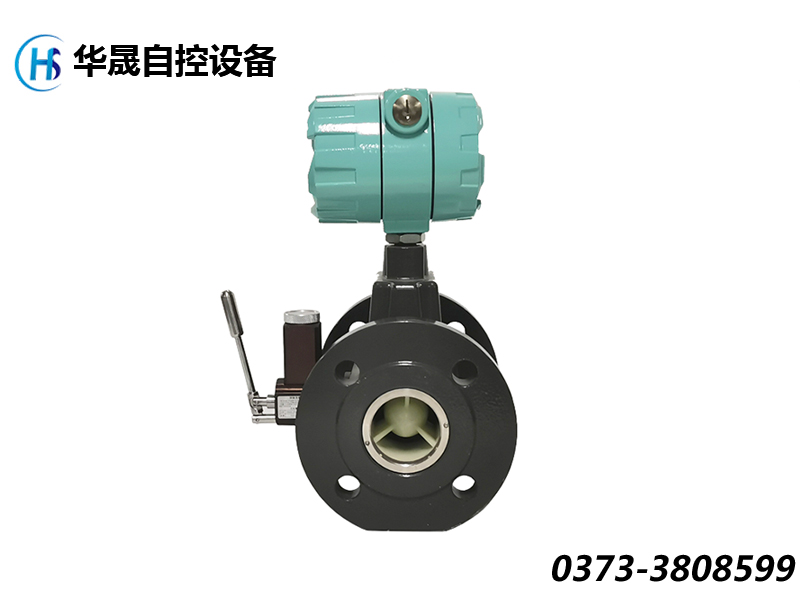

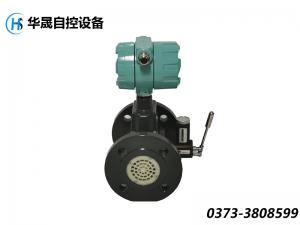

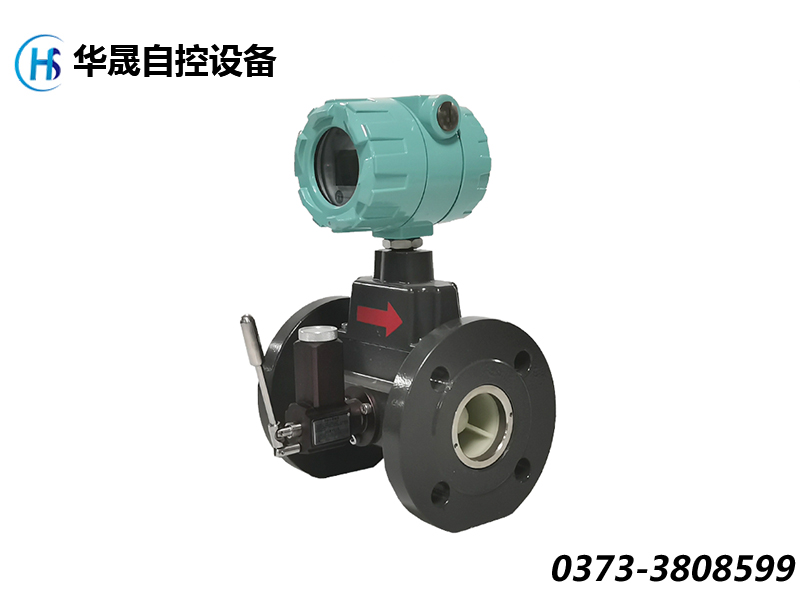

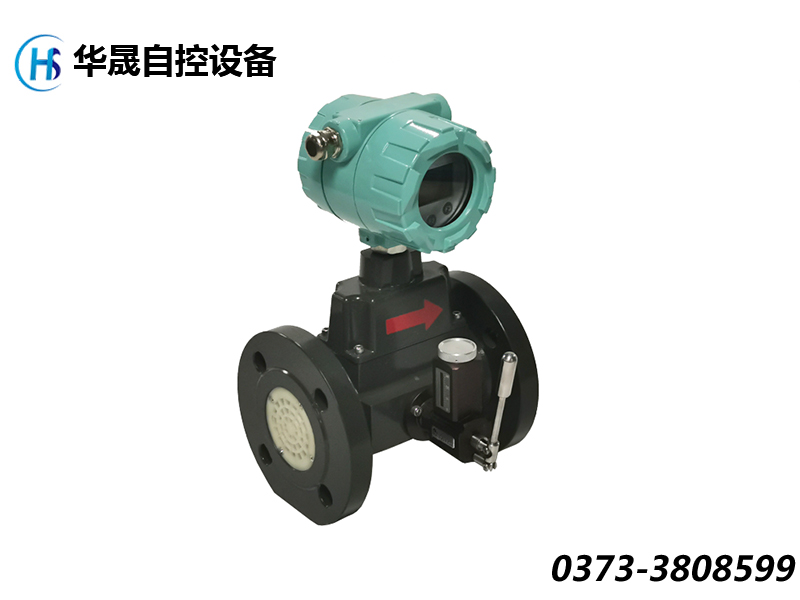

HSGQ系列智能型气体涡轮流量计的结构设计是在通用涡轮流量计的基础上增加相应的传感器组件和微处理器构成，主要由流量积算仪、温度传感器组件、压力传感器组件、涡轮流量传感器四大部分组成。

   ** 涡轮流量传感器设计，涡轮流量传感器由表体、整流器、叶轮、轴承及信号检测器组成。

   第二 表体是传感器的主体部件，它起到承受被测流体的压力，固定安装检测部件，连接管道的作用。表体采用不导磁的不锈钢或者硬铝合金制造。表体从外壁装入温度、压力等信号检测器。

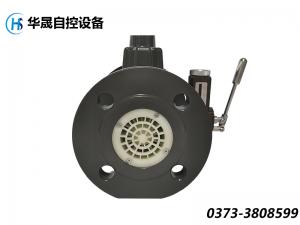

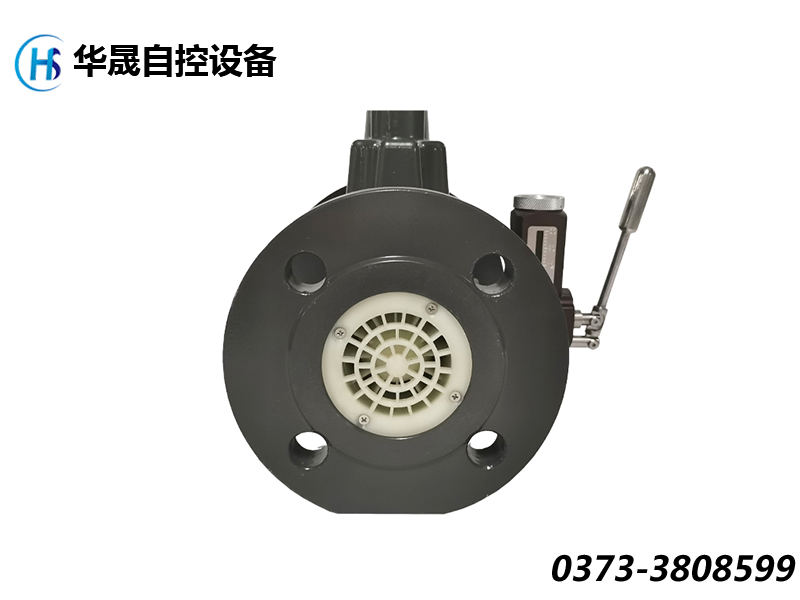

   第三 整流器 在传感器的进口安装整流器，它对流体起导向整流以及支撑叶轮的作用。整流器的设计目的是调整气流的速度分布剖面。整流器导流体的外径设计同涡轮壳体外径。为了使流体分布均匀，要将整流翼设计成抽对称结构。材质要求选用不导磁不锈钢或者硬铝材料制作。

   第四 涡轮也称叶轮，是传感器的检测元件，它由高导磁性材料制成。叶轮由支架中轴承支撑，与表体同轴，其叶片数视口径大小而定，叶轮几何形状及尺寸对传感器性能有较大影响，要根据流体性质、流量范围、使用要求等设计。叶轮的动平衡很重要，直接影响仪表性能和使用寿命。

   第五 轴与轴承 轴与轴承支撑叶轮旋转，需要有足够的刚度，强度和硬度、耐磨性、耐腐蚀性等，它决定着传感器的可靠性和使用期限。流量传感器失效通常是由轴与轴承引起的，因此他的结构与材料的选用以及维护是很重要的。同时轴承阻力矩的大小影响流量计的计量性能，为了提高计量的**度，得到好的小流量特性，对轴、轴承的设计原则是使轴承阻力矩尽可能小。
